S4225MB三色温切换LED照明驱动芯片

更新时间：2021-3-23 9:54:41 浏览数量：

品牌：SDS
型号：S4225MB/S4225M
市场价： ~~$article_wine$~~ 优惠价： $article_net$

特性：

产品介绍

S4225M为带状态记忆的开关调色温控制芯片，即能记忆关灯之前的状态，在下次开灯时灯具直接进入上次关灯之前的状态，增加来了使用的便利性。该芯片内置了400V的开关管，简化了外围电路结构。该系列芯片采用了芯飞凌的专利技术，能够既可以大限度地简化外围的原件个数，又可以多个电源同时应用时的逻辑一致性。

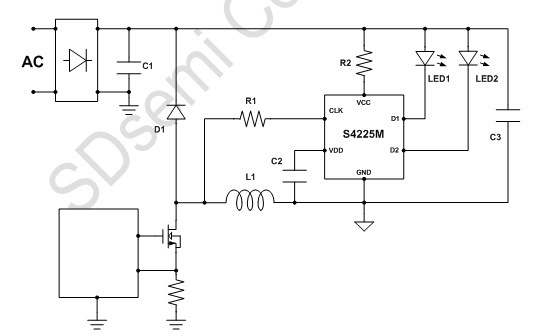

为了扩大应用的领域，S4225M系列可以使用在隔离反激结构和Buck结构中，给电源的设计提供便利性。

S4225M提供SOP-8封装。

undefined ?
S4225M 的逻辑顺序为D1->D2->D1+D2，其中D1 和D2 分别代表和第二路LED 灯串。

S4225M内置掉电存储单元，在没有电的情况下，仍然可以保存数据达十年之久。S4225M在关灯时会把关灯之前的状态存储到内部存储单元中，下次开灯时S4225M会直接调取存储单元中的状态作为输出的状态，用户无需在每次开灯时切换到自己喜欢的色温，因为用户只需要把灯的色切换到自己喜欢的色温即可，在关灯后S4225M会记住用户喜欢的色温，在下次开灯时直接进入用户喜欢的色温。

S4225M 内置两次快速开关复位功能来快速地使所有灯恢复到同一个状态，S4225M 检测到两次连续的快速开关后内部状态直接复位到状态从而实现状态统一。快速复位的要求如图4 所示，假设目前状态处在Sn，如果接下来连续两次关灯开灯，并且关灯和开灯时间都小于0.5 秒，芯片会在第二次开灯时直接跳到状态S1。如果之后继续关灯开灯，并且关灯和开灯时间都小于0.5 秒，芯片会一直保持在S1 状态，只要关灯或者开灯时间大于0.5 秒，则会正常切换到下一个状态。
