CYT3000BM 三段高功率因数线性恒流高压LED驱动芯片 700V

更新时间：2023-9-18 16:26:49 浏览数量：

品牌：CYT
型号：CYT3000BM
市场价： ~~0.9~~ 优惠价： 0.6

特性：无需变压器和电解电容集成高压启动模块输出电流可调，最大达100mA片间电流偏差<±5%效率：＞85%功率因数＞0.95THD: <20%具有温度自动调节功能具有功率自动调节功能芯片应用系统无EMI问题封装形式：ESOP8

产品介绍

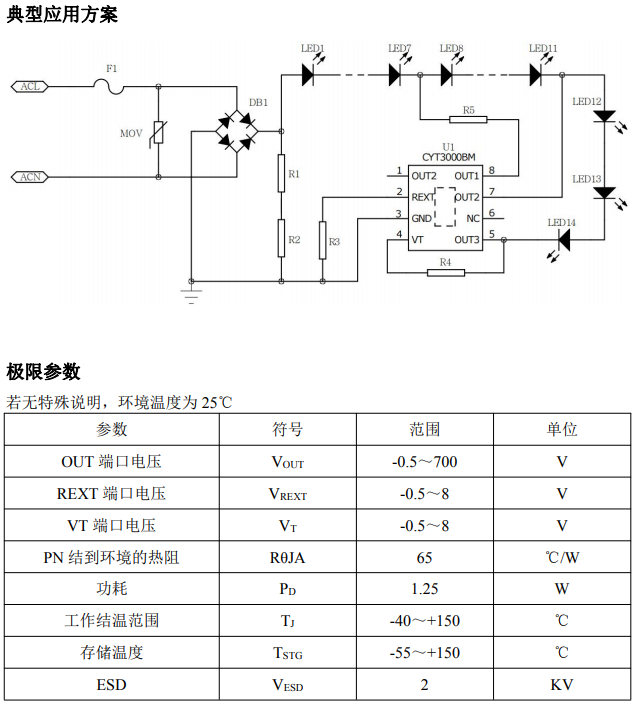

CYT3000BM是高功率因数线性恒流高压LED驱动芯片，应用于LED照明领域。该芯片通过独特的恒流控制专利技术，实现恒流精度小于±5%，输出电流可由外接电阻RCS调节，芯片具有高功率因数和低谐波失真。CYT3000BM具有输出电流随温度自动调节的功能。当温度过高系统将降低输出电流，以达到降低温度的效果。CYT3000BM具有输入功率自动调节的功能，当输入电压过高时，将降低输出电流，电流降低的幅度通过外置电阻RD设置，以此保证输入功率不随输入电压变化。系统结构简单，具有各种保护功能，无需变压器和高压电解电容，该高压LED驱动芯片只需极少的外围元器件，并且可以实现全部SMT加工，可实现全自动化作业。

无需变压器和电解电容集成高压启动模块输出电流可调，最大达100mA片间电流偏差<±5%效率：＞85%功率因数＞0.95THD: <20%具有温度自动调节功能具有功率自动调节功能芯片应用系统无EMI问题封装形式：ESOP8

序号	产品类型	产品型号	最大电流	恒流精度	通道	OTP温度	MOS管	MOS电压	封装
1	单段线性驱动芯片	CYT1000AE	60mA	±5%	1	120℃	内置	500V	ESOP-8
		CYT1000AEG	60mA	±5%	1	140℃	内置	500V	ESOP-8
		CYT1000A	120mA	±5%	2	120℃	内置	500V	ESOP-8
		CYT1000AG	120mA	±5%	2	140℃	内置	500V	ESOP-8
		CYT1000B	60mA	±5%	1	120℃	内置	500V	TO252-2
		CYT1000BG	60mA	±5%	1	140℃	内置	500V	TO252-2
		CYT1000DE	60mA	±5%	1	140℃	内置	500V	SOT89-3
		CYT1000AH	80mA	±3%	1	150℃	内置	700V	ESOP-8
		CYT1000AGH	120mA	±5%	2	140℃	内置	700V	ESOP-8
		CYT1000BH	80mA	±4%	1	150℃	内置	700V	TO252-2
		CYT1000DH	80mA	±4%	1	150℃	内置	700V	SOT89-3
		CYT1010BS	120mA	±5%	1	140℃	内置	500V	TO252-2
		CYT16G	60mA	±5%	1	140℃	内置	500V	SOT23-3
2	单段恒功率线性驱动芯片	CYT1002AEG	100mA	±5%	1	140℃	内置	700V	ESOP-8
		CYT1012BS	120mA	±5%	1	150℃	内置	700V	TO252-2
		CYT1012BM	185mA	±5%	1	150℃	内置	700V	TO252-2
3	PWM调光线性驱动芯片	CYT1003AEG	80mA	±5%	1	130℃	内置	750V	ESOP-8
3	PWM调光线性驱动芯片	CYT1003AG	80mA	±5%	2	130℃	内置	750V	ESOP-8
4	ERP智能PWM调光线性驱动	CYT1005AEG	45mA	±5%	1	130℃	内置	500V	ESOP-8
4	ERP智能PWM调光线性驱动	CYT1005AG	90mA	±5%	2	130℃	内置	500V	ESSOP-10
5	ERP恒功率线性驱动芯片	CYT1004AEG	45mA	±5%	1	160℃	内置	500V	ESOP-8
6	三段恒功率线性驱动芯片	CYT3000BM	100mA	±5%	3	145℃	内置	700V	ESOP-8
7	四段恒功率线性驱动芯片	CYT3000E	100mA	±5%	4	145℃	内置	700V	ESOP-8
8	五段恒功率线性驱动芯片	CYT3012B	100mA	±5%	5	140℃	内置	700V	ESOP-16
9	可控硅调光线性驱动芯片	CYT8011TG	60mA	±3%	2	140℃	内置	500V	ESOP-8
10	开/关调光调色线性驱动芯片	CYT8000D	100mA	±3%	2	150℃	内置	500V	ESOP-8
11	LED去纹波去频闪驱动芯片	CYT101D	30mA	±3%	1	150℃	内置	90V	SOT23-3
12	双电压单段线性驱动芯片	CYT1201A	120mA	±3%	1	145℃	内置	700V	ESOP-8
