LIS9452U非隔离声光控LED开关控制方案

更新时间：2021-8-17 10:15:19 浏览数量：

品牌：BPS晶丰
型号：LIS9452U
市场价： ~~$article_wine$~~ 优惠价： $article_net$

特性：LIS9452U非隔离声光控延迟开关&降压型LED驱动集成控制器,检测环境声音、环境光开关延迟功能，内置550V高压MOS ，采用SOP-7封装

产品介绍

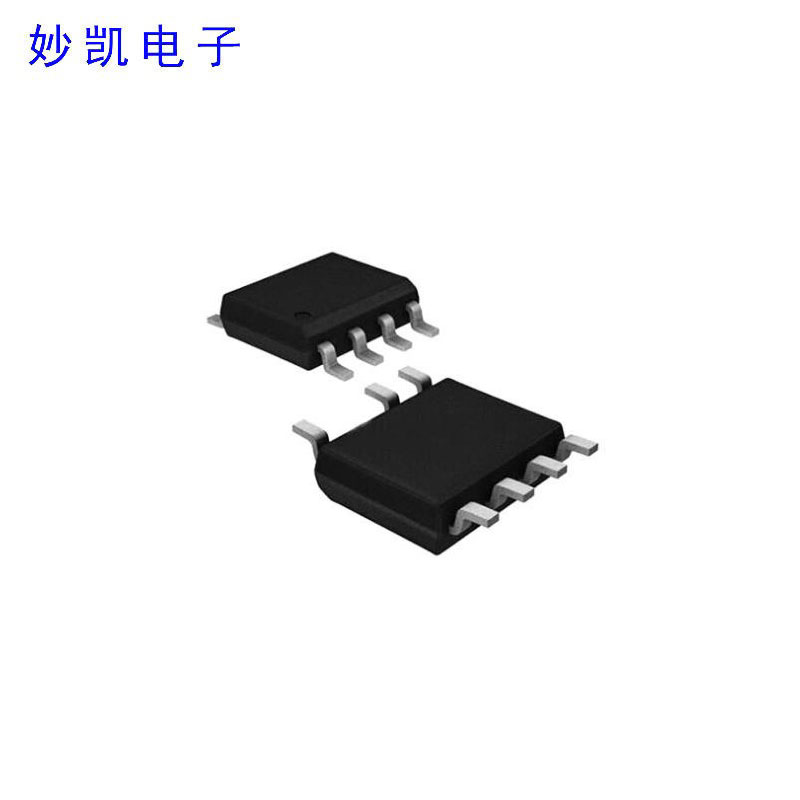

内置550V高压MOS  采用SOP-7封装

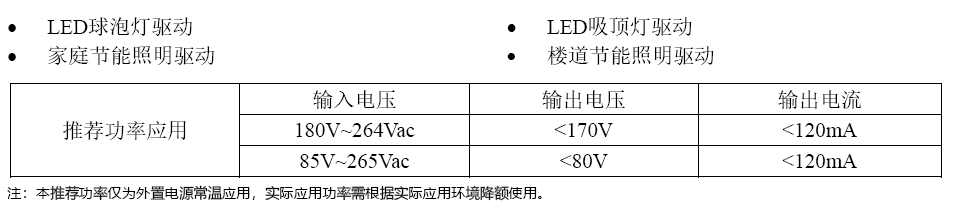

LIS9452U是一款具有自主知识产权的业内独创的集成声光传感控制和LED恒流驱动于一体的单片声光传感控制芯片，适用于降压式非隔离应用场合，通过采用多项专利控制技术，使得系统架构得到了最大程度的精简。LIS9452U工作在电感电流连续模式，无需输出滤波电容，负载的纹波电流依然能保持较低水平；同时相比电流断续模式，峰值电流更小，有效电流更小，因此器件损耗更低，使系统能够轻松达到95%以上的效率。LIS9452U采用了专利的输出恒流技术，保证输出电流不随电感量和 LED 工作电压的变化而变化，实现优异的负载调整率。LIS9452U集成了高压启动和高压供电功能，无需启动电阻或供电绕组。 LIS9452U还集成了完善的保护功能，包括输入电流的逐周期过流保护，电流检测管脚的开路保护，输出电流过温调节功能，以及输出端短路保护等。 LIS9452U同时具备了检测环境声音、环境光的功能。芯片外围除了必需的感应器件，无需增加其他元件，即可实现声光控开关延迟功能：在明亮的环境中，LED灯始终保持不亮的状态；在黑暗的环境中有声音则LED灯亮，延迟一段时间后关灯，非常适合楼道灯、厨卫灯等应用场合。LIS9452U也可方便应用于纯声控灯，此时仅需在声光控灯的基础上去掉光敏元件即可；另外LIS9452U也可用于纯光控的户外灯、庭院灯等场合，并且外围极度精简。典型的声光控或纯声控，以及纯光控的应用图如下：

LIS9452U 是专用于声光控灯的芯片，集声控、光控、延时及恒流驱动技术为一体，通过外围简单的声音感应元件和光感元件，即可实现声光控灯功能。白天光线较强时，受光控自锁，有声响也不亮灯；当傍晚环境光线变暗后，自动进入待机检测声音状态，检测到声音信号时 LED 亮灯，延时一段时间后 LED 灯自动关灭。当 LIS9452U 的 PH 脚为低电平时，芯片处于锁定状态，系统设计时可用此性能通过光敏元件，实现白天光线较强时的自锁功能，即白天光线较强时即使有声音 LED 灯也不亮。LIS9452U 的 MIC 脚接驻极体麦克风的输出来检测声音信号，在 LIS9452U 的 PH 脚为高电平的情况下，检测到声音信号时 LED 灯亮，延时一段时间后再度灭灯。LED 灯亮的持续时间由芯片内部固定，约为 20 秒。光感元件可采用光敏电阻或者光敏二极管、光敏三极管等。在声光控感应灯应用场合，光敏器件的位置只要能感受到外界光即可，无其他特殊要求。声音感应元件可采用常规的-52DB 的驻极体麦克风。注意在纯光控感应灯应用场合，应避免自身灯光或其他灯光直射到光敏器件上(有轻微映射可以正常工作)，以防止光控功能误触发。另建议分别在 MIC 和 PH 对地各并联一个 1nF 的电容，以抑制开关噪声引起的干扰。
