CD5041/CYT5041 国产级联PWM控制驱动器完美替代TI/LM5041

更新时间：2023-9-10 11:40:30 浏览数量：

品牌：CYT
型号：CD5041/CYT5041
市场价： ~~100~~ 优惠价： 0.1

特性：功能描述：级联PWM控制；控制模式：基于电流模式控制；输入电压：15V-90V；温度范围：-40℃~125℃；最大占空比：无；封装形式：TSSOP-16/WSON-16；

产品介绍

CD5041/CYT5041 国产级联PWM控制驱动器完美替代TI/LM5041

CD5041级联PWM控制器包含实现电流馈送或电压馈送推挽或桥式功率转换器所需的所有功能。这些“级联”拓扑非常适合多输出和更高功率的应用。CD5041的四个控制输出包括：降压级控制（HD和LD)）和推挽控制输出（PUSH和PULL)推挽输出在降压级开关频率的一半时以标称占空比的50%驱动，并且可以配置为重叠时间(对于电流馈电时间应用）或双向断开时间（对于电压互感器）。

功能描述：级联PWM控制；

控制模式：基于电流模式控制；

输入电压：15V-90V；

温度范围：-40℃~125℃；

最大占空比：无；

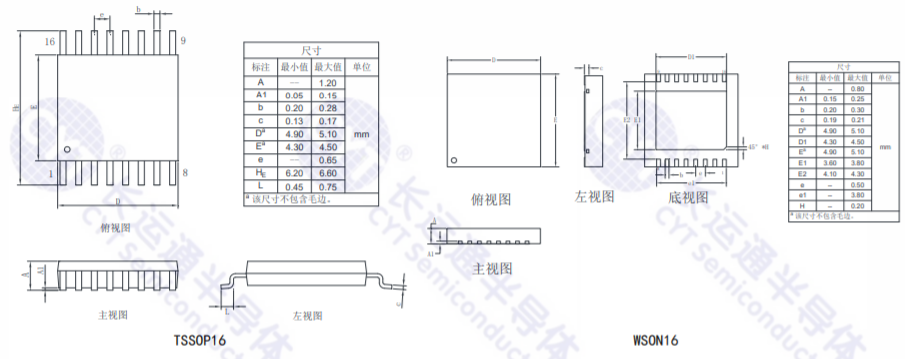

封装形式：TSSOP-16/WSON-16；

型号	功能描述	控制模式	输入电压	温度范围	最大占空比	封装形式	替代进口TI	规格书
CD5022/CYT5022	电流模式升压、SEPIC 和反激式控制	基于电流模式控制	6V-60V	-40℃~125℃	90%	VSSOP-10	LM5022	预览下载
CD5021/CYT5021	离线式脉宽调制PWM控制	基于电流模式控制	8V-30V	-40℃~125℃	85%	VSSOP-8	LM5021	预览下载
CD5041/CYT5041	级联PWM控制	基于电流模式控制	15V-90V	-40℃~125℃	—	TSSOP-16/WSON-16	LM5041	预览下载
CD5032/CYT5032	电流型高压PWM控制	基于电流模式控制	13V-100V	-40℃~125℃	76%	TSSOP-16	LM5032	预览下载
CD5020/CYT5020	电流型高压PWM控制	基于电流模式控制	13V~80V	-40℃~125℃	80%	VSSOP-10	LM5020	预览下载
CD5020A/CYT5020A	电流型高压PWM控制	基于电流模式控制	13V~90V	-40℃~125℃	80%	VSSOP-10/WSON-10	LM5020A	预览下载
CD5026/CYT5026	电流型有源嵌位PWM控制	基于电流模式控制	13V~100V	-40℃~125℃	76%	TSSOP-16/WSON-16	LM5026	预览下载
CD5030/CYT5030	电流型高压PWM推挽控制	基于电流模式控制	14V~90V	-40℃~125℃	50%	VSSOP-10/WSON-10	LM5030	预览下载
CD5025/CYT5025	电压型有源嵌位PWM控制	前馈电压模式控制	13V~100V	-40℃~125℃	80%	TSSOP-16/WSON-16	LM5025	预览下载
CD5035/CYT5035	半桥拓扑功率转换PWM控制	电压控制模式	13V~100V	-40℃~125℃	0%	HTSSOP-20/WQFN-24	LM5035	预览下载
