CYT1005AG/AEG PWM调光新ERP标准的LED线性恒流控制芯片

更新时间：2023-9-18 16:27:09 浏览数量：

品牌：CYT
型号：CYT1005AG/CYT1005AEG
市场价： 1 优惠价： 0.6

特性：OUT端口输出电流外置可调芯片间输出电流偏差〈±5%支持输入电压：120Vac/220Vac无频闪、可满足新ERP标准要求PWM转模拟输出DIM端口悬空，OUT端口默认关闭低待机功耗具有过温调节功能芯片可与LED共用PCB板线路简单、性价比高封装形式：ESSOP10

产品介绍

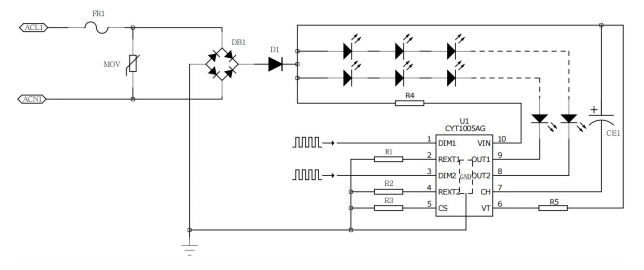

CYT1005AG是一款双通道可调光、无频闪、可满足新ERP标准的LED线性恒流控制芯片，内置过温保护功能，提升系统应用可靠性。芯片可通过DIM端口实现PWM调光功能，外围也可通过调节REXT电阻值对输出电流进行调节。同时CYT1005AG集成了输入线电压补偿功能，当输入线电压过高时，按照外置的补偿电阻减小电解充电电流，以满足新ERP标准。其主要应用于LED照明、智能照明等领域，系统结构简单，外围元件少，PCB走线简洁，方案性价比高。

OUT端口输出电流外置可调芯片间输出电流偏差〈±5%支持输入电压：120Vac/220Vac无频闪、可满足新ERP标准要求PWM转模拟输出DIM端口悬空，OUT端口默认关闭低待机功耗具有过温调节功能芯片可与LED共用PCB板线路简单、性价比高封装形式：ESSOP10

应用领域:智能遥控、人体感应、声控、等智能化控制LED照明领域LED球泡灯LED灯丝灯灯具类LED照明

序号	产品类型	产品型号	最大电流	恒流精度	通道	OTP温度	MOS管	MOS电压	封装
1	单段线性驱动芯片	CYT1000AE	60mA	±5%	1	120℃	内置	500V	ESOP-8
		CYT1000AEG	60mA	±5%	1	140℃	内置	500V	ESOP-8
		CYT1000A	120mA	±5%	2	120℃	内置	500V	ESOP-8
		CYT1000AG	120mA	±5%	2	140℃	内置	500V	ESOP-8
		CYT1000B	60mA	±5%	1	120℃	内置	500V	TO252-2
		CYT1000BG	60mA	±5%	1	140℃	内置	500V	TO252-2
		CYT1000DE	60mA	±5%	1	140℃	内置	500V	SOT89-3
		CYT1000AH	80mA	±3%	1	150℃	内置	700V	ESOP-8
		CYT1000AGH	120mA	±5%	2	140℃	内置	700V	ESOP-8
		CYT1000BH	80mA	±4%	1	150℃	内置	700V	TO252-2
		CYT1000DH	80mA	±4%	1	150℃	内置	700V	SOT89-3
		CYT1010BS	120mA	±5%	1	140℃	内置	500V	TO252-2
		CYT16G	60mA	±5%	1	140℃	内置	500V	SOT23-3
2	单段恒功率线性驱动芯片	CYT1002AEG	100mA	±5%	1	140℃	内置	700V	ESOP-8
		CYT1012BS	120mA	±5%	1	150℃	内置	700V	TO252-2
		CYT1012BM	185mA	±5%	1	150℃	内置	700V	TO252-2
3	PWM调光线性驱动芯片	CYT1003AEG	80mA	±5%	1	130℃	内置	750V	ESOP-8
3	PWM调光线性驱动芯片	CYT1003AG	80mA	±5%	2	130℃	内置	750V	ESOP-8
4	ERP智能PWM调光线性驱动	CYT1005AEG	45mA	±5%	1	130℃	内置	500V	ESOP-8
4	ERP智能PWM调光线性驱动	CYT1005AG	90mA	±5%	2	130℃	内置	500V	ESSOP-10
5	ERP恒功率线性驱动芯片	CYT1004AEG	45mA	±5%	1	160℃	内置	500V	ESOP-8
6	三段恒功率线性驱动芯片	CYT3000BM	100mA	±5%	3	145℃	内置	700V	ESOP-8
7	四段恒功率线性驱动芯片	CYT3000E	100mA	±5%	4	145℃	内置	700V	ESOP-8
8	五段恒功率线性驱动芯片	CYT3012B	100mA	±5%	5	140℃	内置	700V	ESOP-16
9	可控硅调光线性驱动芯片	CYT8011TG	60mA	±3%	2	140℃	内置	500V	ESOP-8
10	开/关调光调色线性驱动芯片	CYT8000D	100mA	±3%	2	150℃	内置	500V	ESOP-8
11	LED去纹波去频闪驱动芯片	CYT101D	30mA	±3%	1	150℃	内置	90V	SOT23-3
12	双电压单段线性驱动芯片	CYT1201A	120mA	±3%	1	145℃	内置	700V	ESOP-8
