CYT3012B 五段高功率因数低THD线性恒流高压LED驱动芯片 700V ESOP16

更新时间：2023-9-18 16:37:07 浏览数量：

品牌：MK
型号：CYT3012B
市场价： 1 优惠价： 0.7

特性：支持输入电压：120Vac/220Vac芯片间输出电流偏差<±5%700V高压MOS管，无需任何保护器件可通过650V雷击PF＞0.95,THD<10%可满足分次谐波IEC61000-3-2（C级）无需磁性元器件可满足EMI应用具有过温调节功能具有恒功率调节功能封装形式：ESOP16

产品介绍

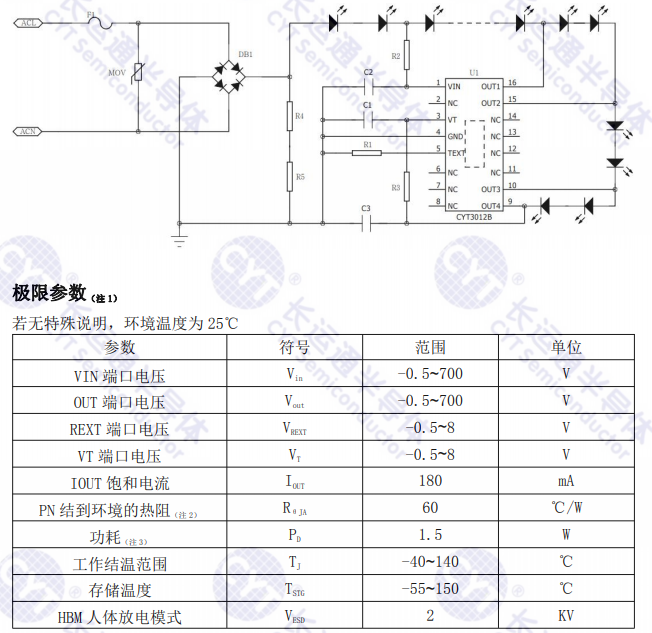

CYT3012B是一款五段低THD、高功率因数LED线性恒流控制芯片，芯片集成了700V高压MOSFET，采用独特创新的器件工艺技术，具有优越的抗雪崩击穿及浪涌能力，在外围无保护器件时可通过650V雷击浪涌测试，内置过温保护功能，提升系统应用可靠性。外围可通过调节REXT电阻值对输出电流进行调节。同时CYT3012B集成了输入线电压补偿功能，在输入线电压过高时，CYT3012B将通过外置的补偿电阻，减小输出电流，保证输入功率基本不随线电压变化。其主要应用于LED照明、建筑亮化工程等领域，系统结构简单，外围元件少，方案成本低。

支持输入电压：120Vac/220Vac芯片间输出电流偏差<±5%700V高压MOS管，无需任何保护器件可通过650V雷击PF＞0.95,THD<10%可满足分次谐波IEC61000-3-2（C级）无需磁性元器件可满足EMI应用具有过温调节功能具有恒功率调节功能封装形式：ESOP16

序号	产品类型	产品型号	最大电流	恒流精度	通道	OTP温度	MOS管	MOS电压	封装
1	单段线性驱动芯片	CYT1000AE	60mA	±5%	1	120℃	内置	500V	ESOP-8
		CYT1000AEG	60mA	±5%	1	140℃	内置	500V	ESOP-8
		CYT1000A	120mA	±5%	2	120℃	内置	500V	ESOP-8
		CYT1000AG	120mA	±5%	2	140℃	内置	500V	ESOP-8
		CYT1000B	60mA	±5%	1	120℃	内置	500V	TO252-2
		CYT1000BG	60mA	±5%	1	140℃	内置	500V	TO252-2
		CYT1000DE	60mA	±5%	1	140℃	内置	500V	SOT89-3
		CYT1000AH	80mA	±3%	1	150℃	内置	700V	ESOP-8
		CYT1000AGH	120mA	±5%	2	140℃	内置	700V	ESOP-8
		CYT1000BH	80mA	±4%	1	150℃	内置	700V	TO252-2
		CYT1000DH	80mA	±4%	1	150℃	内置	700V	SOT89-3
		CYT1010BS	120mA	±5%	1	140℃	内置	500V	TO252-2
		CYT16G	60mA	±5%	1	140℃	内置	500V	SOT23-3
2	单段恒功率线性驱动芯片	CYT1002AEG	100mA	±5%	1	140℃	内置	700V	ESOP-8
		CYT1012BS	120mA	±5%	1	150℃	内置	700V	TO252-2
		CYT1012BM	185mA	±5%	1	150℃	内置	700V	TO252-2
3	PWM调光线性驱动芯片	CYT1003AEG	80mA	±5%	1	130℃	内置	750V	ESOP-8
3	PWM调光线性驱动芯片	CYT1003AG	80mA	±5%	2	130℃	内置	750V	ESOP-8
4	ERP智能PWM调光线性驱动	CYT1005AEG	45mA	±5%	1	130℃	内置	500V	ESOP-8
4	ERP智能PWM调光线性驱动	CYT1005AG	90mA	±5%	2	130℃	内置	500V	ESSOP-10
5	ERP恒功率线性驱动芯片	CYT1004AEG	45mA	±5%	1	160℃	内置	500V	ESOP-8
6	三段恒功率线性驱动芯片	CYT3000BM	100mA	±5%	3	145℃	内置	700V	ESOP-8
7	四段恒功率线性驱动芯片	CYT3000E	100mA	±5%	4	145℃	内置	700V	ESOP-8
8	五段恒功率线性驱动芯片	CYT3012B	100mA	±5%	5	140℃	内置	700V	ESOP-16
9	可控硅调光线性驱动芯片	CYT8011TG	60mA	±3%	2	140℃	内置	500V	ESOP-8
10	开/关调光调色线性驱动芯片	CYT8000D	100mA	±3%	2	150℃	内置	500V	ESOP-8
11	LED去纹波去频闪驱动芯片	CYT101D	30mA	±3%	1	150℃	内置	90V	SOT23-3
12	双电压单段线性驱动芯片	CYT1201A	120mA	±3%	1	145℃	内置	700V	ESOP-8
